Angermann Profil D16
bei Durchgangszargen handelt es sich um Umfassungszargen ohne Falz, hier kann kein Türblatt montiert werden!
In Kombination mit vor der Wand laufenden Schiebetüren verwendbar.
Profil auch mit einer Teillänge von bis zu 3000 mm produzierbar.

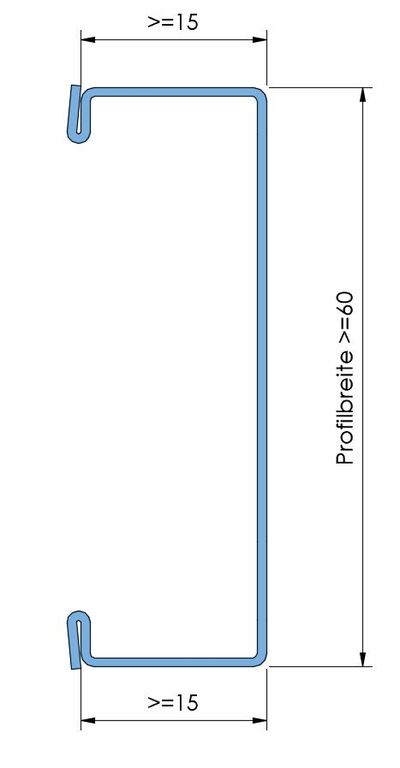

Ausführung
Spiegelbreite standard = 40 mm (>=15), min. 15 mm, max. 100 mm
Schattennut gequetscht
Profiltiefe: 60-500 mm
Einbauarten

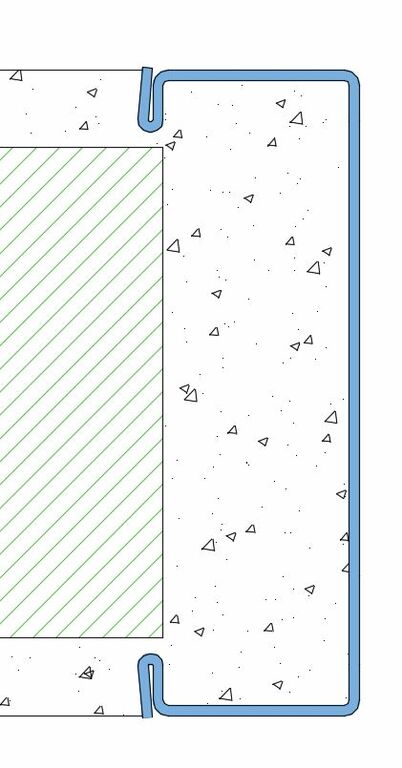

Mauerwerk (MWK)
GKT-Ständerwand (GKT)
Schraubmontage (DÜB)
Holzriegelwand (HRW)
Betonschalung (SCH)
Material
Stahlblech 1,5 mm verzinkt
Edelstahl 1,5 mm V2A / Korn220
Edelstahl 1,5 mm V4A gebürstet
Normen
ÖNROM
DIN Norm
Sonstiges
mit andern Profilen kombinierbar
z.B. Angermann Profil D10
einseitig ohne Schattennut
Glaslichten
Oberlichte (OL)
Seitenlichte (SL)
Ober- und Seitenlichte(OL SL)
Sonderausstatungen
Bleiauskleidungen 0,5-4 mm
Ausschreibungstext
Durchgangszarge ohne Falz, mit gequetschter Schattennut, Nennblechdicke ..................., f
ür Einbau in ....................., Profil 3-seitig umlaufend, Spiegelbreite ........... mm,
Siggenkante............., inkl. ........ mm Bodeneinstand
ANGERMANN Profil D16 od. glw.
Downloads
# D16/MWK - PDF - Einbau in Mauerwerk
# D16/GKT - PDF - Einbau in Trockenbau
# D16/DÜB - PDF - Einbau Schraubmontage nachträglich
# D16/SCH - PDF - Einbau in Betonschalung
# D16 Ausführungsvarianten - PDF - Ausführungs Varianten
# D16 DWG - Datei
