Einfachfalz überfälzt: Profil Z14

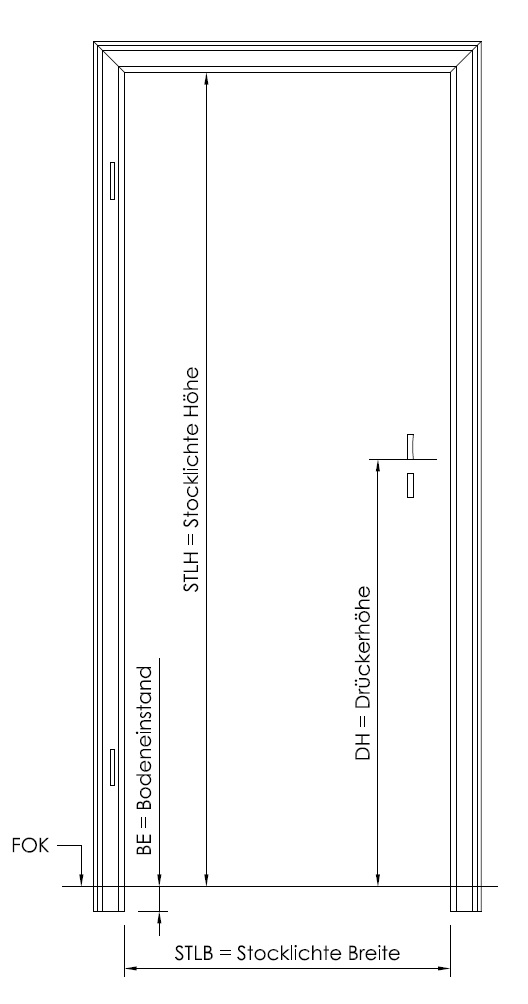

Doppeltür-Umfassungszarge mit Schattennut und Übergreifung,
für überfälztes Holztürblatt, oder Ganzglastürblatt

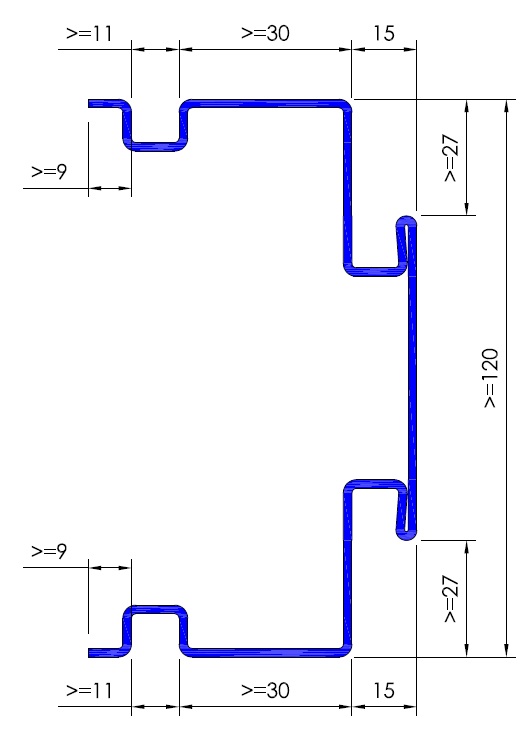

Standard Ausführung

Falz 15/27 mm (>=27)
Spiegelbreite 40 mm (>=30)
Gegenspiegel 40 mm (>=30)
Schattennut 11/10 mm (>=11)
Übergreifung 9 mm (>=9)
Profilbreite 120 - 500 mm

Einbauarten

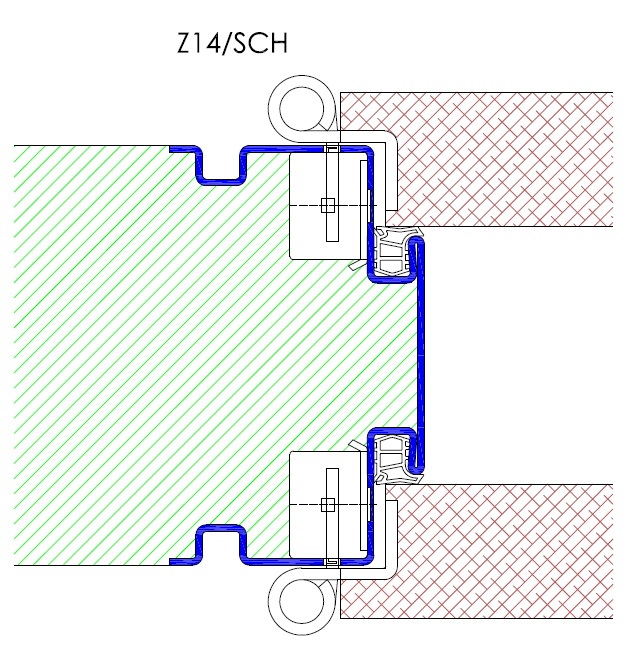

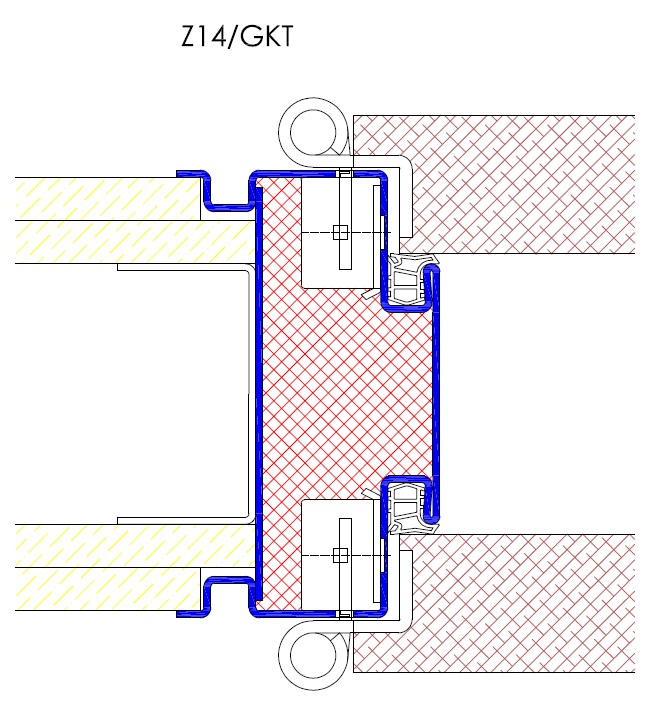

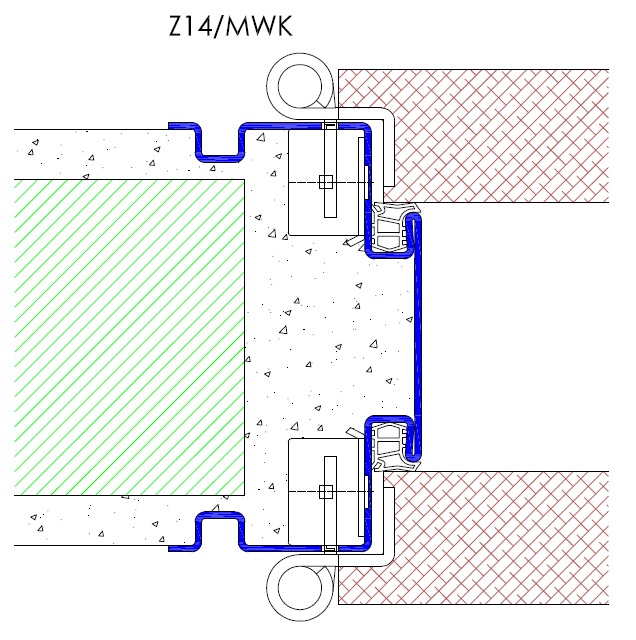

Mauerwerk (MWK), GKT-Ständerwand (GKT), Betonschalung (SCH)
Holzriegelwand (HRW)

Materialausführung

Stahlblech 1,5 mm verzinkt, Stahlblech 2 mm verzinkt,
Edelstahl 1,5 mm V2A geschliffen K220, Edelstahl 1,5 mm V4A gebürstet.

Brandschutz

FH30 Kennzeichnung bei:
Montage in Mauerwerk, Trockenbauwand, Holzriegelwand, Betonschalung Material aus Stahlblech verzinkt, Nennblechdicke 1,5 mm oder 2 mm.

Anmerkung: die Brandschutzkennzeichnung, sowie die hierfür technische Ausführung, ist immer vom Türblattlieferanten abhängig und zu erbringen!

Norm Ausführung

ÖNORM, DIN-Norm

wählbare Beschläge

Anuba M10/1, Anuba 3-DIM Doppelmuffen   Spiegelbreite min. 40 mm
Simons V8600, Simons VX7612-3D Spiegelbreite min. 30 mm

Glaslichten

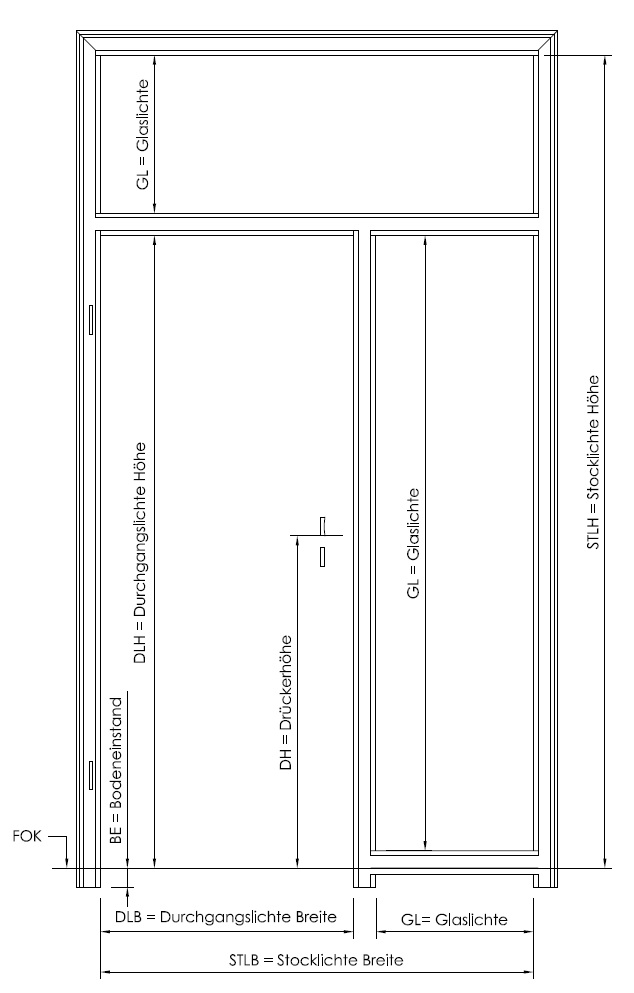

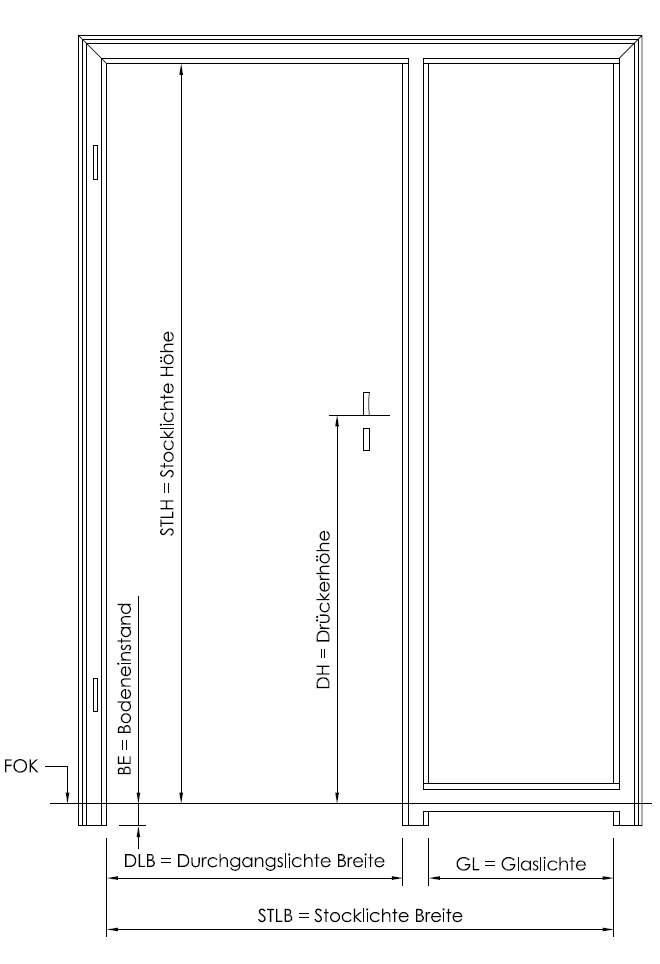

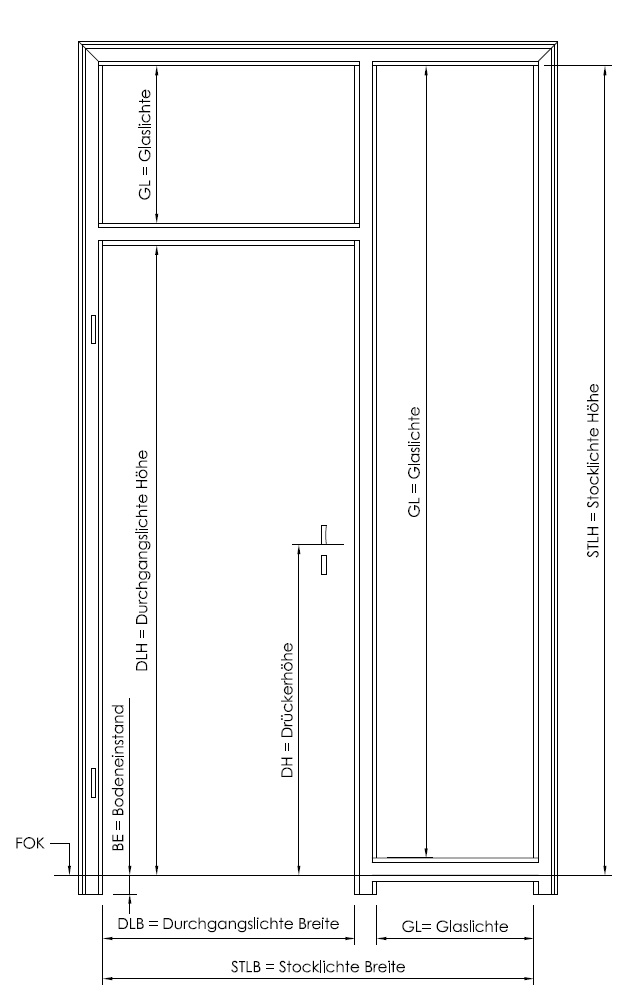

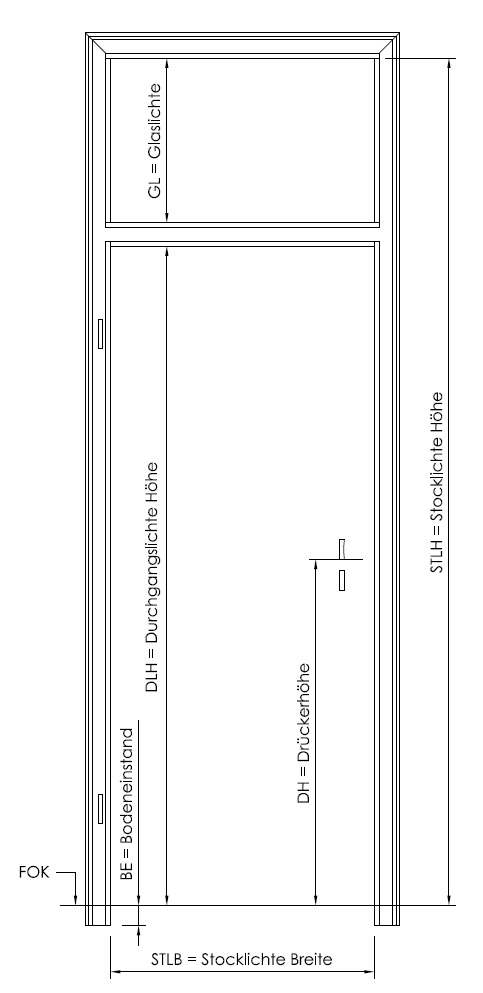

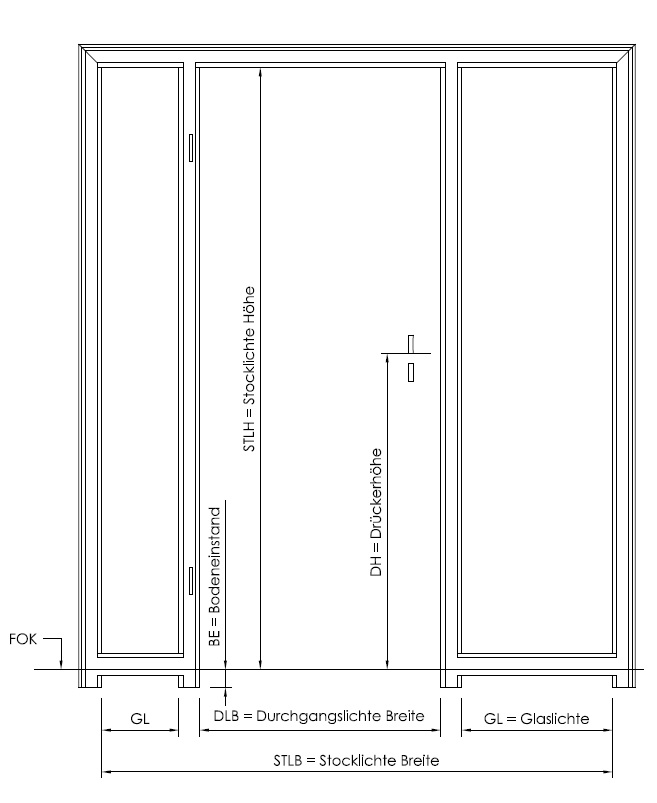

Oberlichte, Seitenlichte, 2-fache Seitenlichte, Ober- und Seitenlichte,

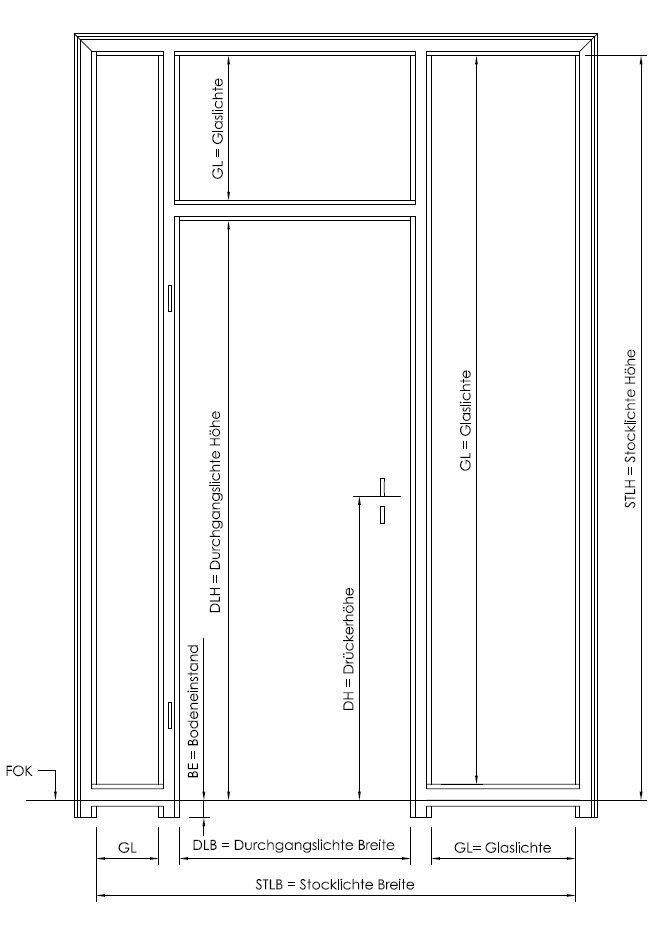

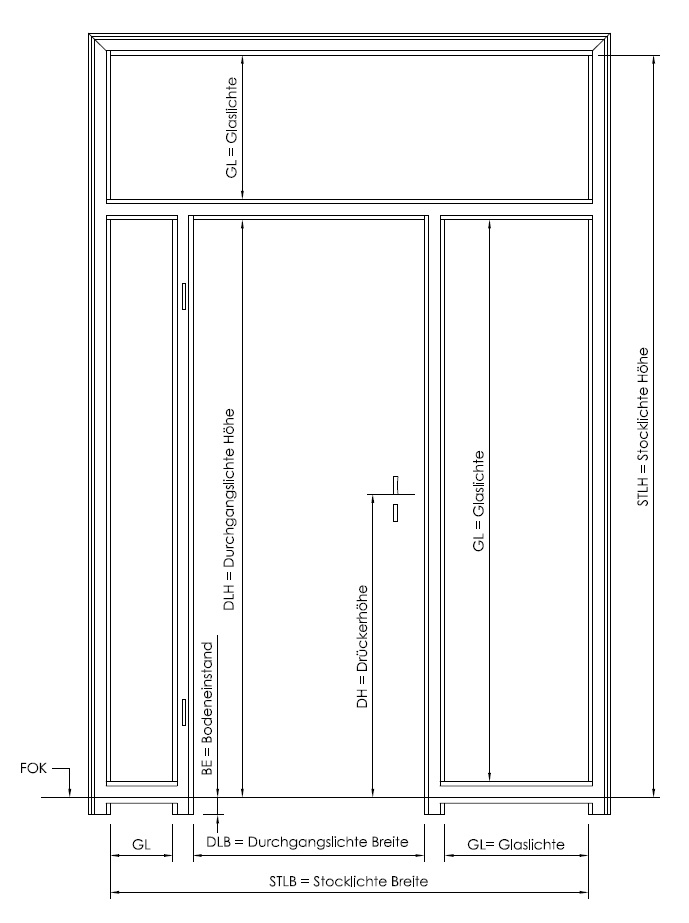

Ober- und 2-fache Seitenlichte.

Sonderausstattungen

Aufnahme für obenliegenden Türschließer, integrierten Türschließer,
E-Öffner, Kabelübergang, Reedkontakt, Magnetfalle,
Winkelanschlagschiene 30/30/3 mm, APTK Anschlagschiene schraubbar mit Gummidichtung
Einbruchhemmung WK I, WK II, WK III, RC1, RC2, RC3
Bleiauskleidung 0,5 – 4 mm

Ausschreibungstext

Doppeltür-Umfassungszarge mit Schattennut und Übergreifung, Nennblechdicke ..................., für Einbau in ....................., Profil 3-seitig umlaufend, Falz 15/........ mm für überfälztes Holztürblatt(oder Ganzglastürblatt), Spiegelbreite ........... mm, inkl. ........ mm Bodeneinstand, Gummidichtung, je .... Stk. Bandaufnahmen ............................, ohne Brandschutzanforderung

Sonstiges

Profil kombinierbar z.Bsp.: einseitiger Doppelfalz, einseitig ohne Schattennut, einseitig stumpfeinschlagend, .......
