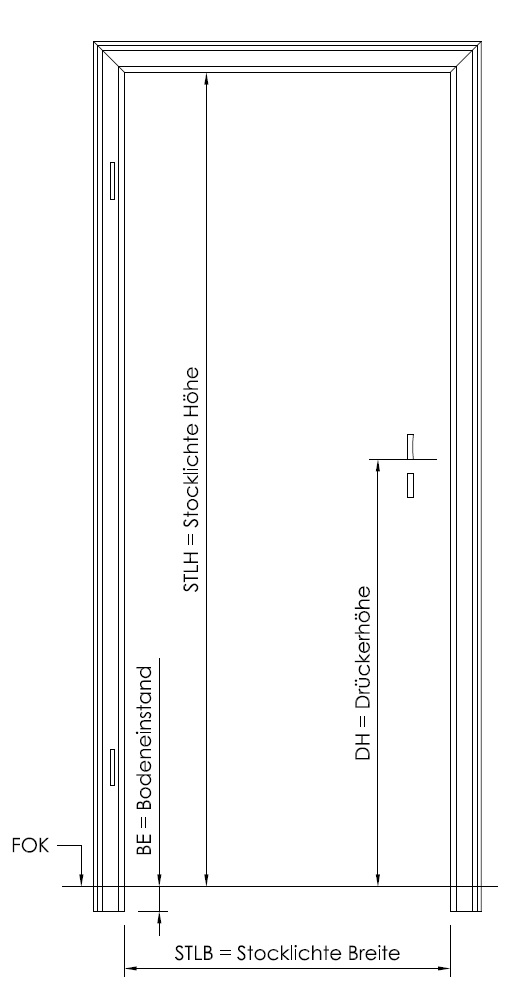

Block-, Umfassungszarge mit Schattennut und Übergreifung,
für überfälztes Holztürblatt, oder Ganzglastürblatt

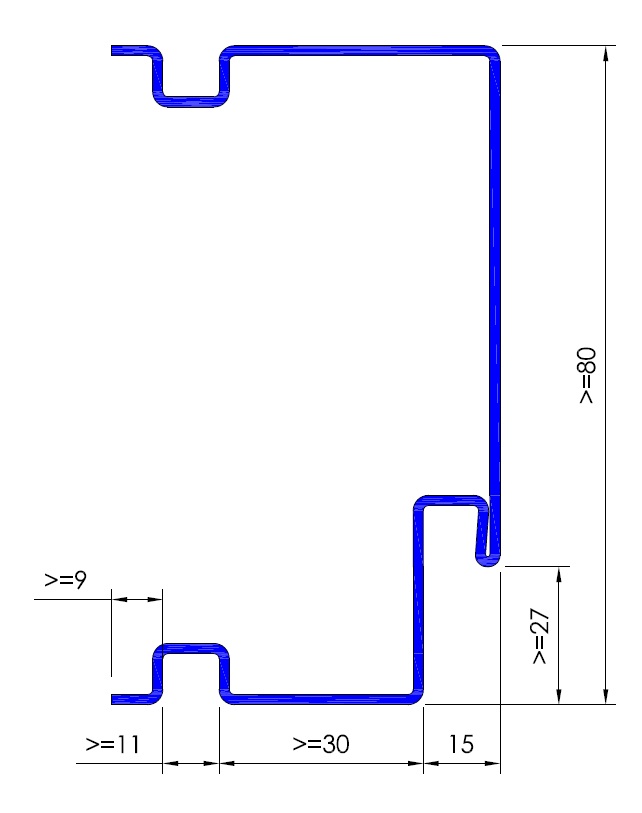

Standard Ausführung
| Falz 15/27 mm | (>=27) |
| Spiegelbreite 40 mm | (>=30) |
| Gegenspiegel 55 mm | Spiegelbreite +15 |
| Schattennut 11/10 mm | (>=11) |
| Übergreifung 9 mm | (>=9) |
| Profilbreite 70 - 500 mm |
Einbauarten

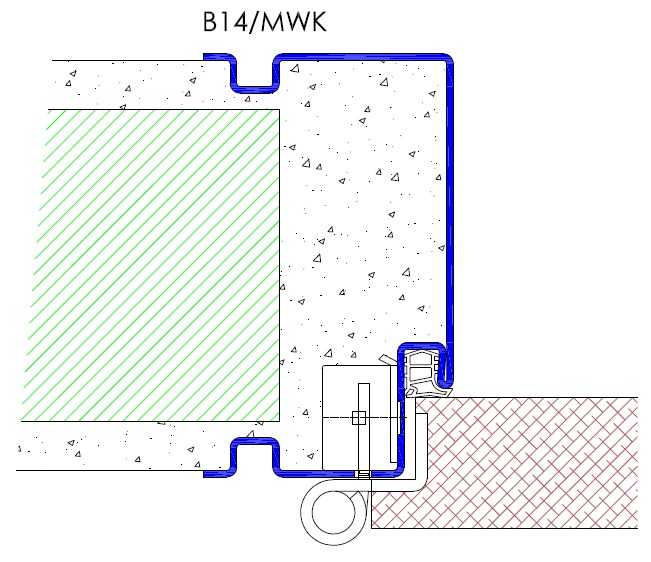

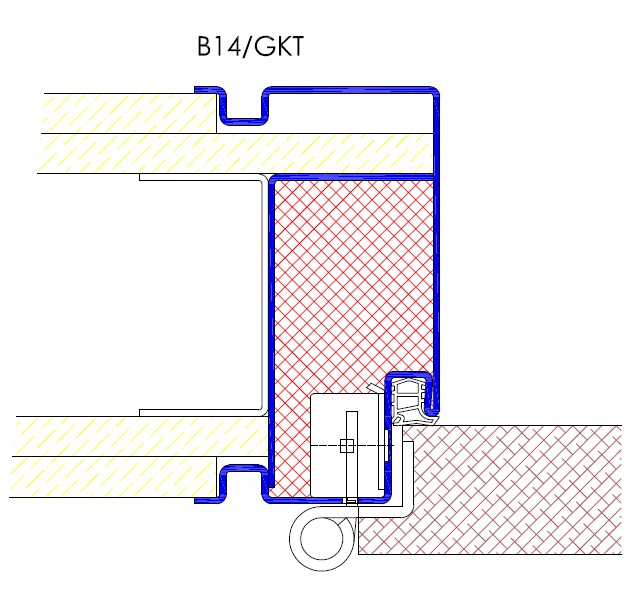

Mauerwerk (MWK), GKT-Ständerwand (GKT), Betonschalung (SCH),
Holzriegelwand (HRW)
Materialausführung
Stahlblech 1,5 mm verzinkt, Stahlblech 2 mm verzinkt,
Edelstahl 1,5 mm V2A geschliffen K220, Edelstahl 1,5 mm V4A gebürstet.
Brandschutz
FH30 Kennzeichnung bei:
Montage in Mauerwerk, Trockenbauwand, Holzriegelwand, Betonschalung Material aus Stahlblech verzinkt, Nennblechdicke 1,5 mm oder 2 mm.
Anmerkung: die Brandschutzkennzeichnung, sowie die hierfür technische Ausführung, ist immer vom Türblattlieferanten abhängig und zu erbringen!
Norm Ausführung
ÖNORM, DIN-Norm
wählbare Beschläge
| Anuba M10/1, Anuba 3-DIM Doppelmuffen | Spiegelbreite min. 30 mm |
| Simons V8600, Simons VX7512-3D | Spiegelbreite min. 30 mm |
Glaslichten

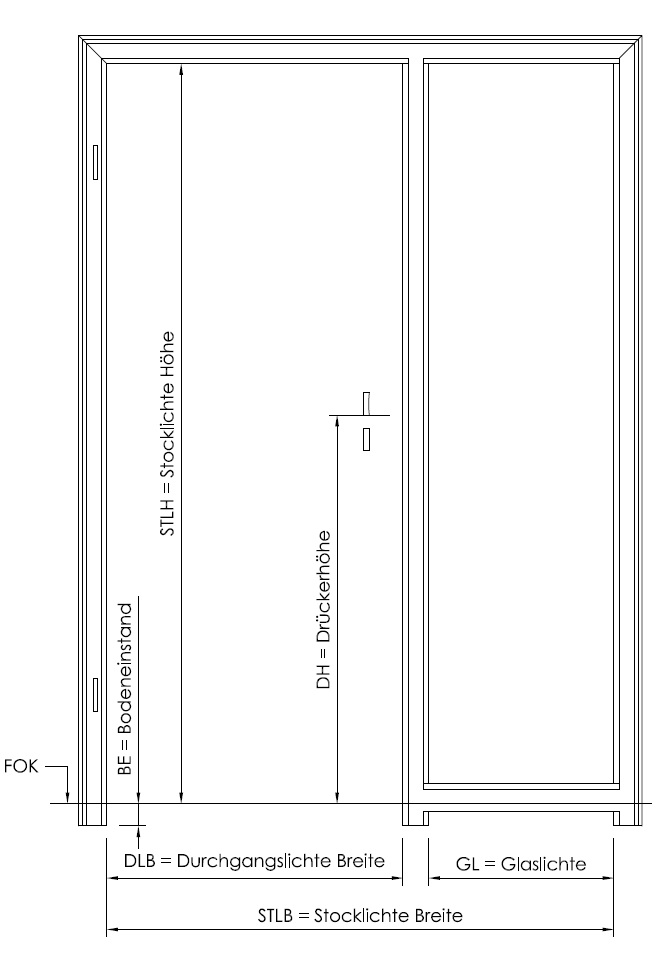

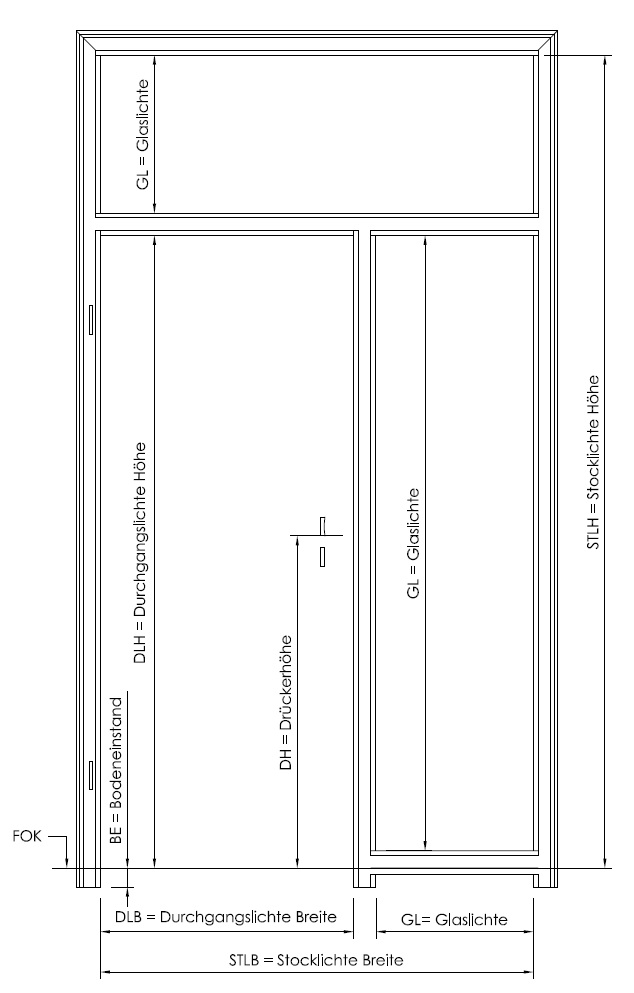

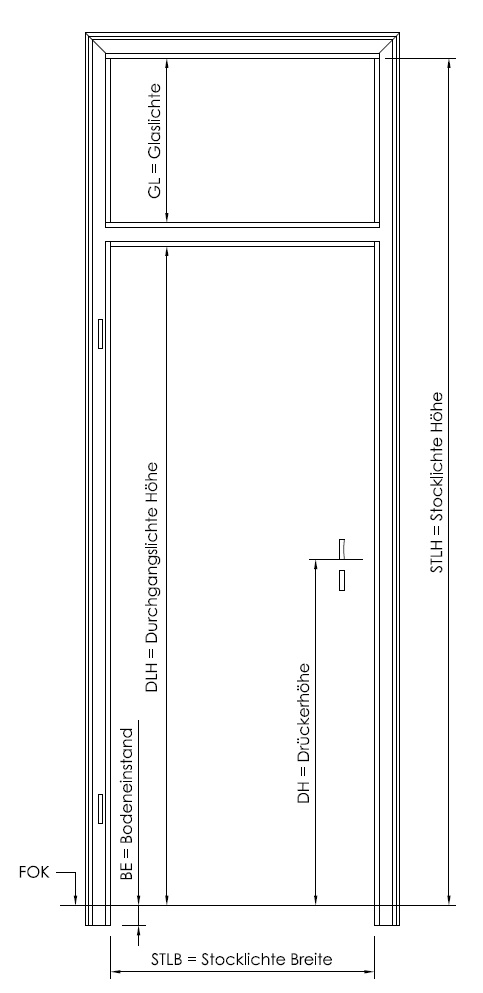

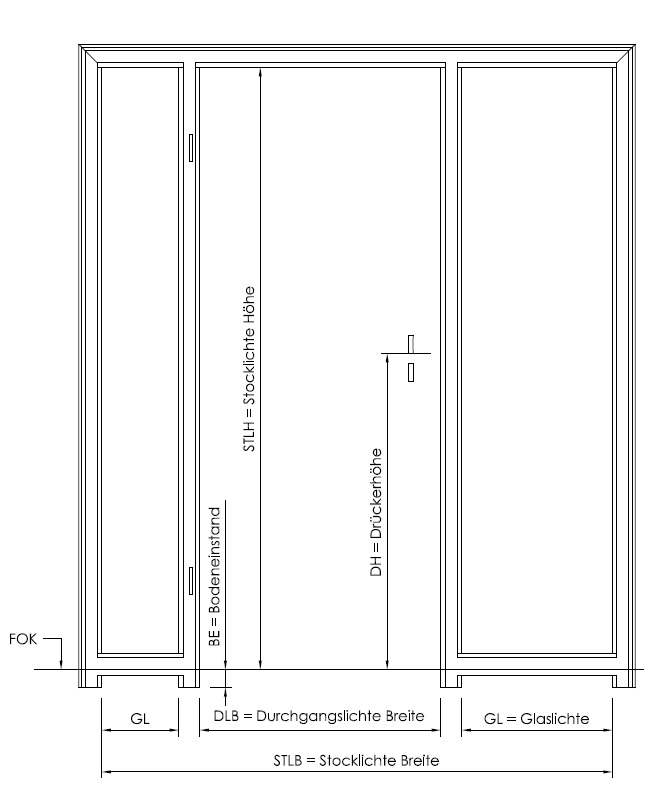

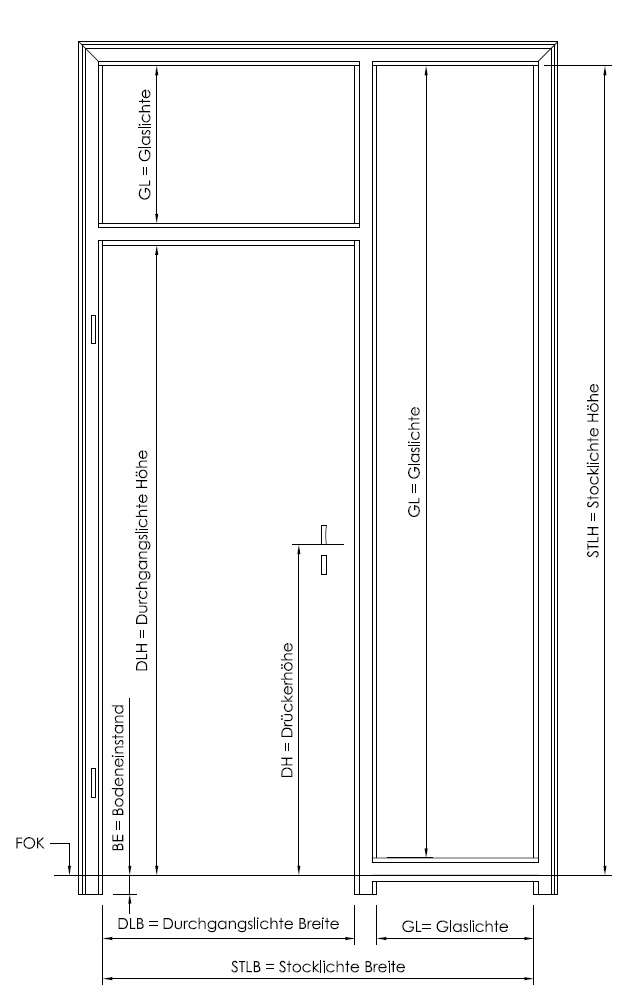

Oberlichte, Seitenlichte, 2-fache Seitenlichte, Ober- und Seitenlichte,

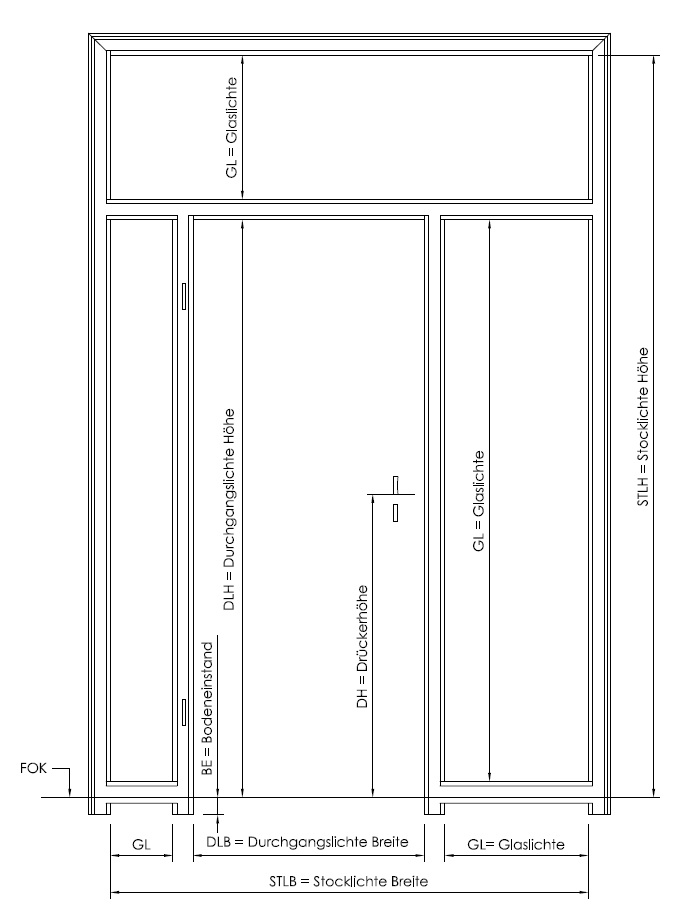

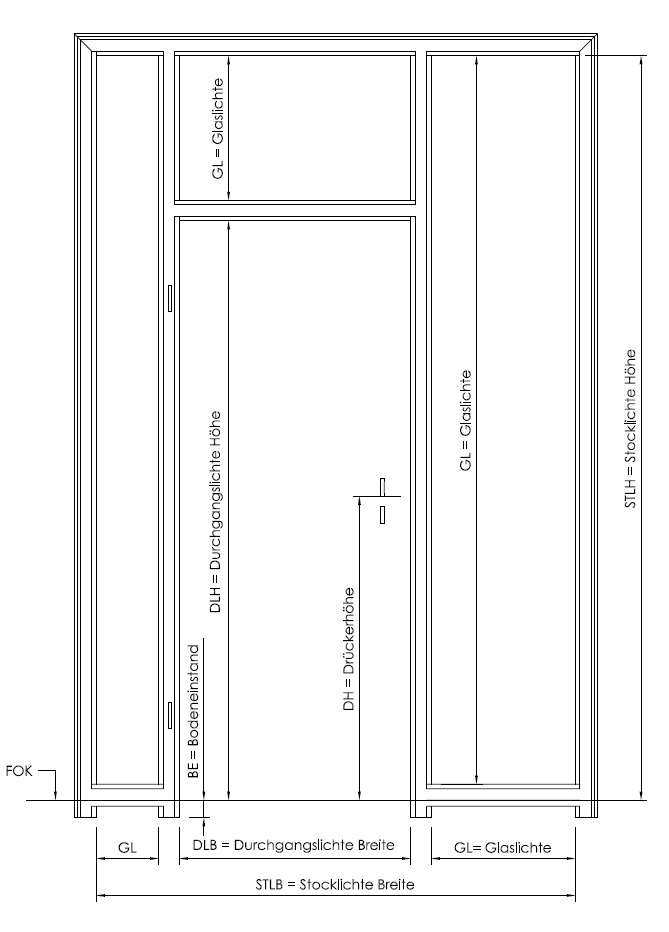

Ober- und 2-fache Seitenlichte.
Sonderausstattungen
Aufnahme für obenliegenden Türschließer, integrierten Türschließer,
E-Öffner, Kabelübergang, Reedkontakt, Magnetfalle,
Winkelanschlagschiene 30/30/3 mm, APTK Anschlagschiene schraubbar mit Gummidichtung
Einbruchhemmung WK II, WK III, RC1, RC2, RC3
Bleiauskleidung 0,5 – 4 mm
Ausschreibungstext
Umfassungszarge mit überhöhten Gegenspiegel, Schattennut und Übergreifung, Nennblechdicke ..................., für Einbau in ....................., Profil 3-seitig umlaufend, Falz 15/........ mm für überfälztes Holztürblatt (oder Ganzglastürblatt), Spiegelbreite ........... mm, inkl. ........ mm Bodeneinstand, Gummidichtung, je .... Stk. Bandaufnahmen ............................, ohne Brandschutzanforderung
Sonstiges
auch mit anderen Profilen kombinierbar
zum Beispiel einseitig ohne Schattennut
