Block-, Umfassungszarge mit gequetschter Schattennut,
für stumpfeinschlagendes Holztürblatt

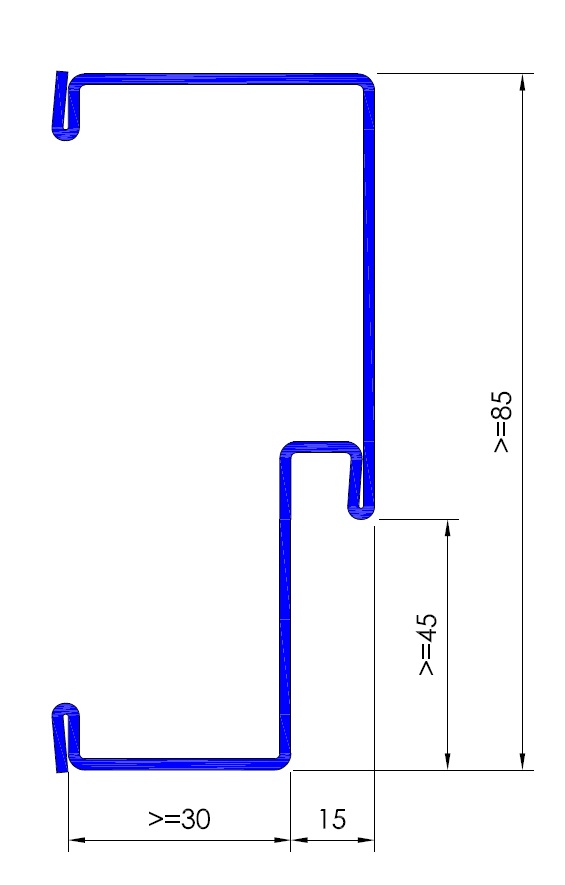

Standard Ausführung
| Falz 15/46 mm | (>=45) |
| Spiegelbreite 40 mm | (>=30) |
| Gegenspiegel 55 mm | Spiegelbreite +15 |
| Profilbreite 85 - 500 mm | |
Einbauarten

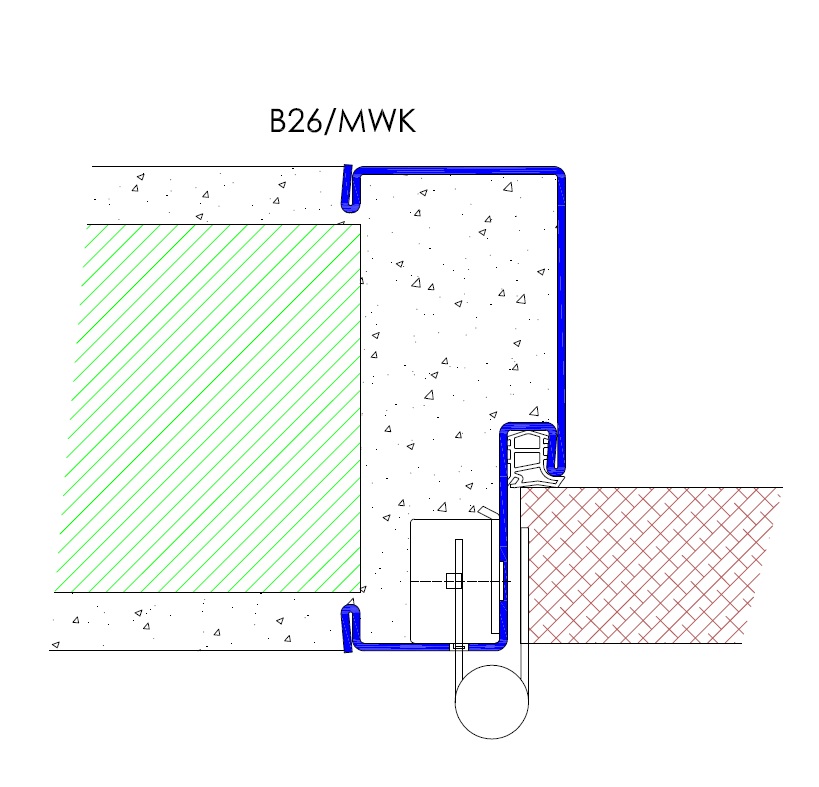

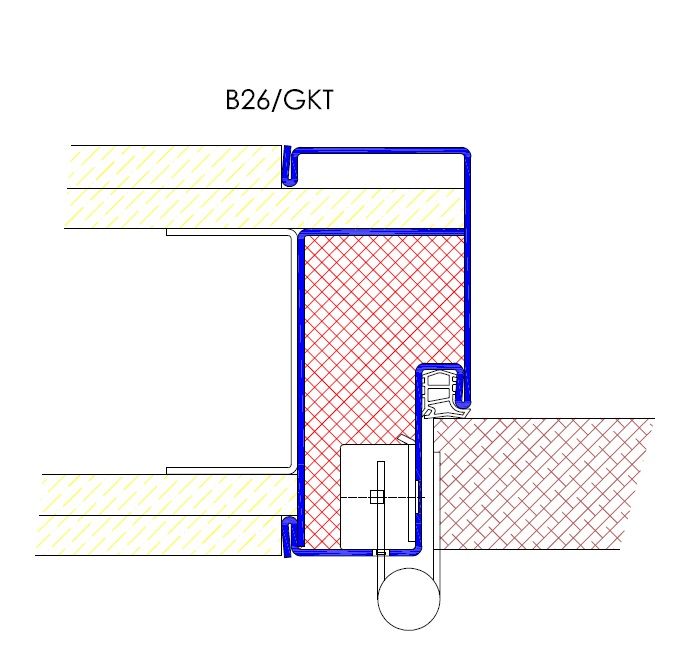

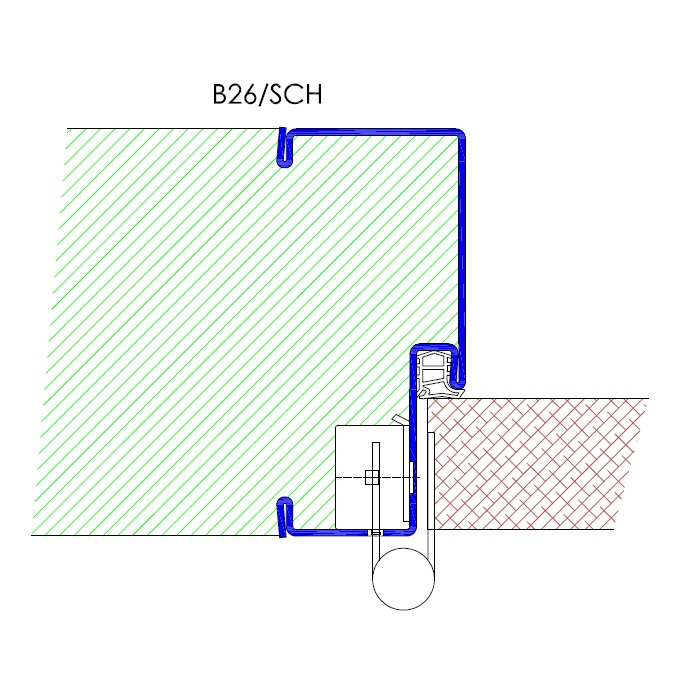

Mauerwerk (MWK), GKT-Ständerwand (GKT), Betonschalung (SCH),

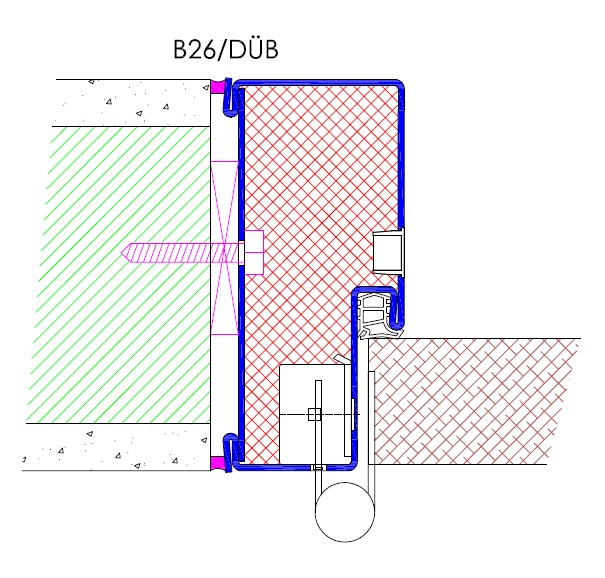

Schraubmontage (DÜB), 2-teilig für nachträglichen Einbau (2TF, 2TV),
Holzriegelwand (HRW)
Materialausführung
Stahlblech 1,5 mm verzinkt,
Edelstahl 1,5 mm V2A geschliffen K220, Edelstahl 1,5 mm V4A gebürstet.
Brandschutz
FH30 Kennzeichnung bei:
Montage in Mauerwerk, Trockenbauwand, Holzriegelwand, Betonschalung Material aus Stahlblech verzinkt, Nennblechdicke 1,5 mm oder 2 mm.
Anmerkung: die Brandschutzkennzeichnung, sowie die hierfür technische Ausführung, ist immer vom Türblattlieferanten abhängig und zu erbringen!
Norm Ausführung
ÖNORM, DIN-Norm
wählbare Beschläge
| Anuba M10/1, Anuba 3-DIM Doppelmuffen | Spiegelbreite min. 30 mm |
| Simons V8600, Simons VX7512-3D | Spiegelbreite min. 30 mm |
| Simons TE340-3D | Spiegelbreite min. 40 mm |
| Simons TE540-3D | Spiegelbreite min. 42 mm |
Glaslichten

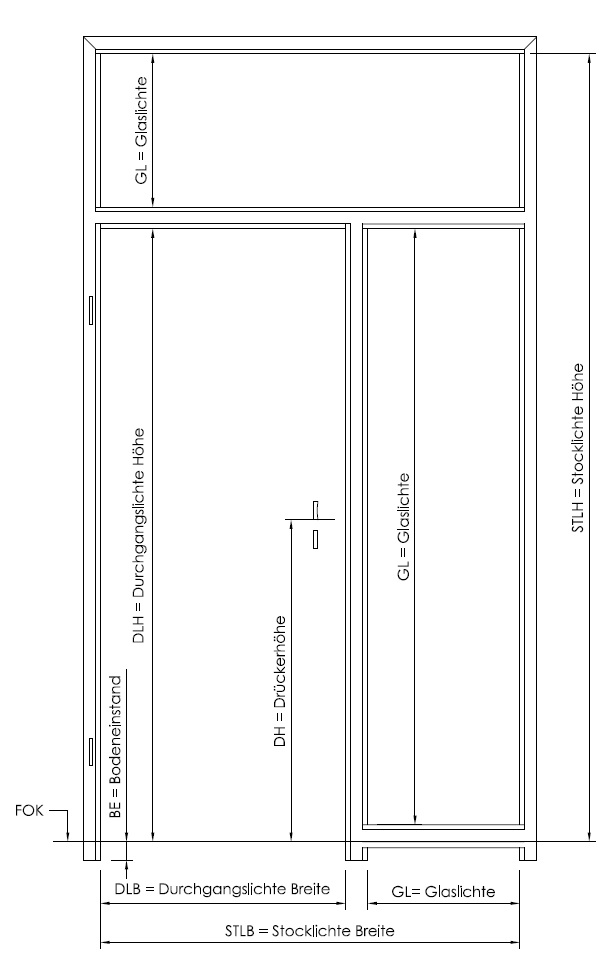

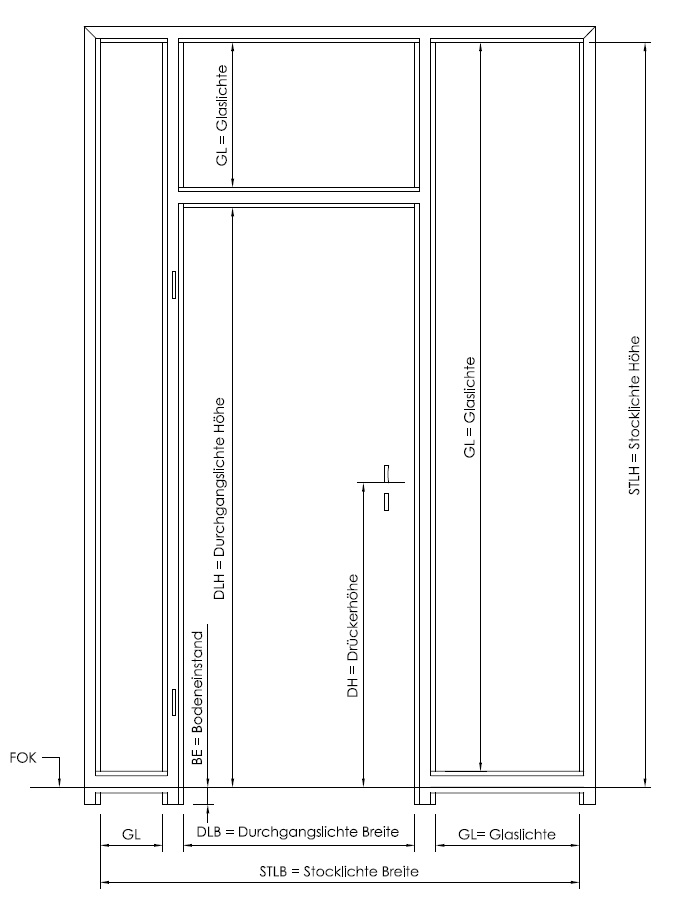

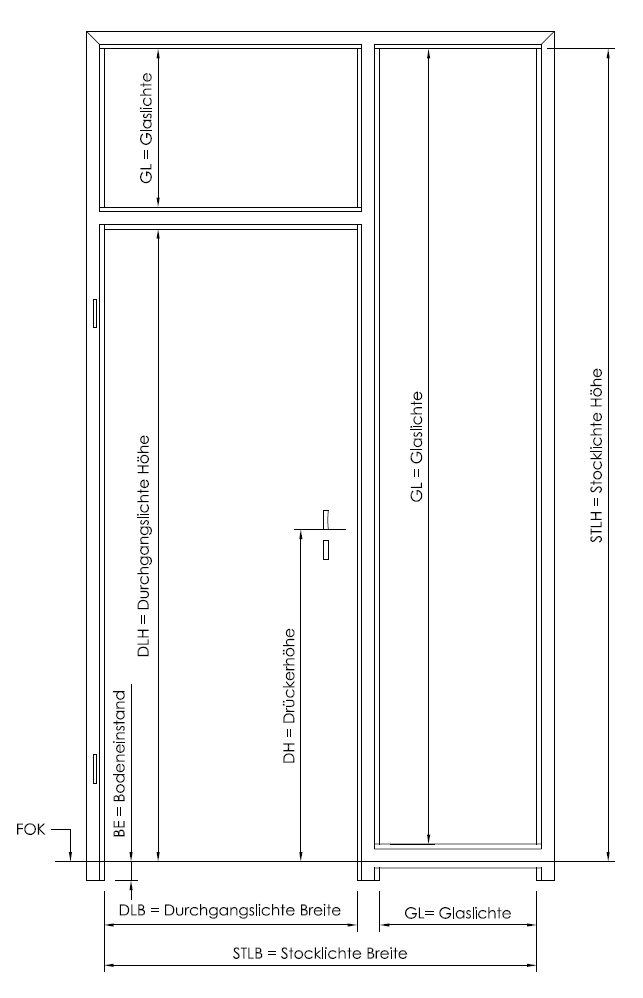

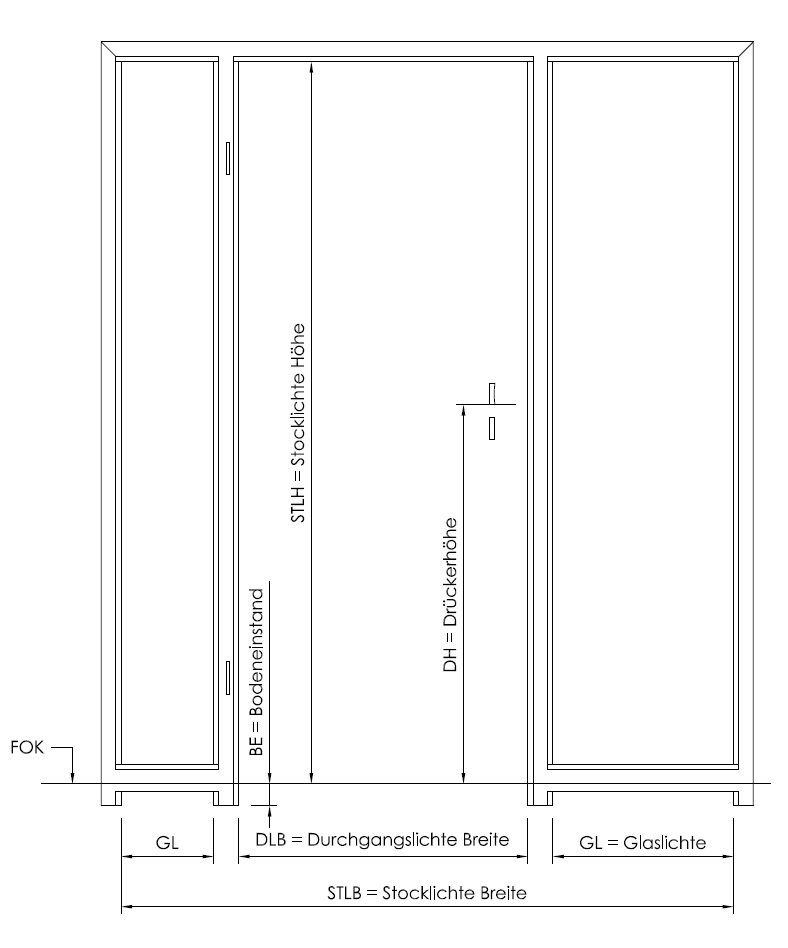

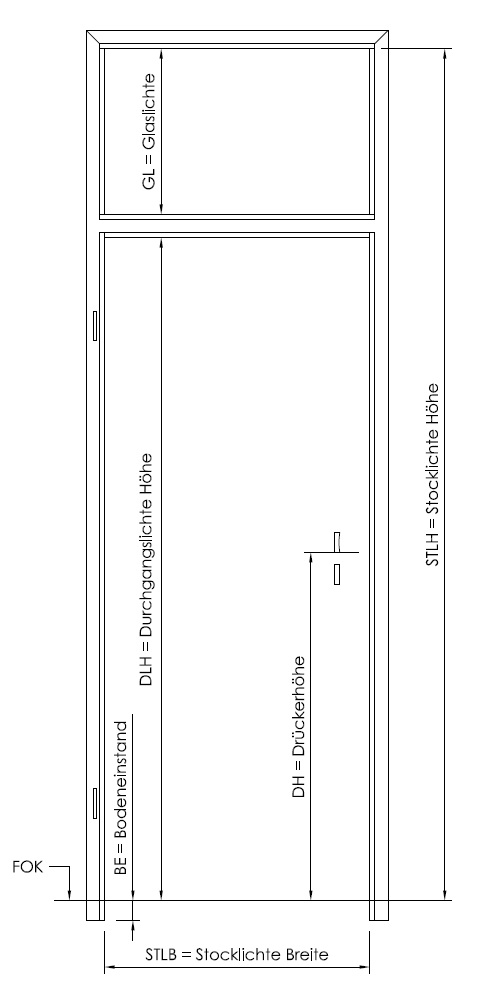

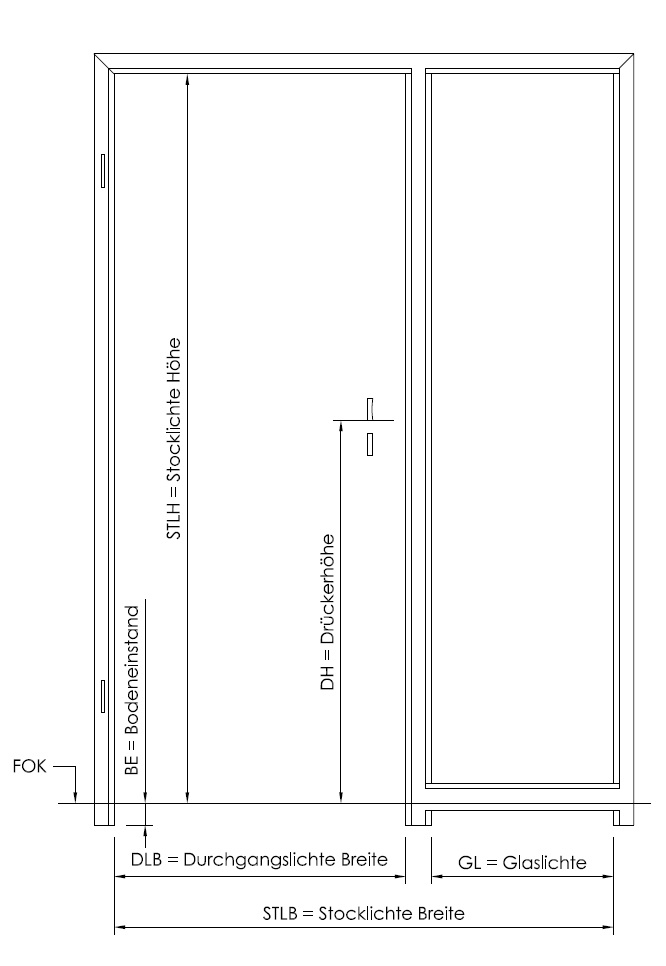

Oberlichte, Seitenlichte, 2-fache Seitenlichte, Ober- und Seitenlichte,

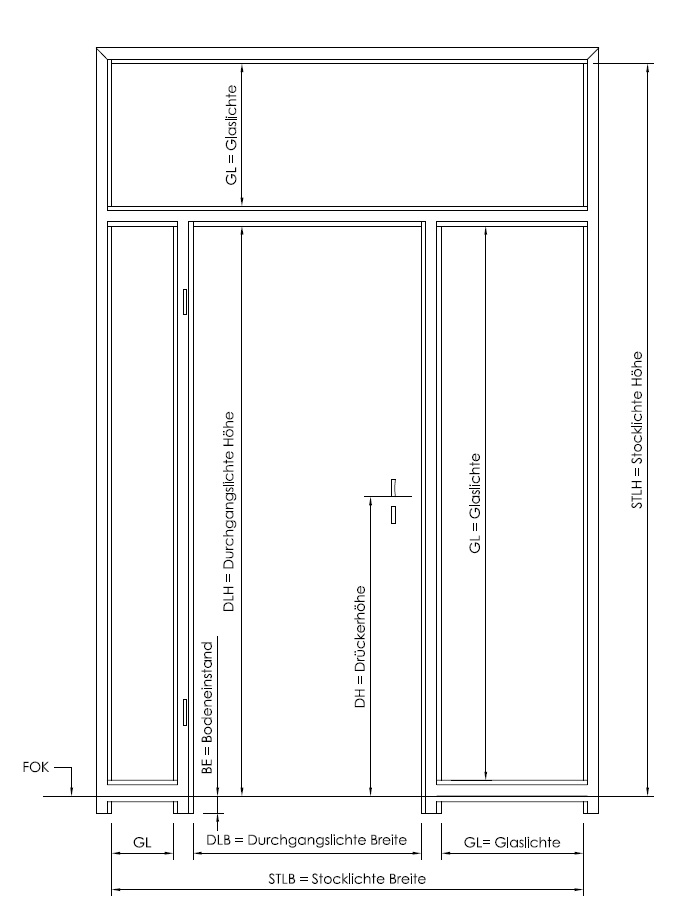

Ober- und 2-fache Seitenlichte.
Sonderausstattungen
Aufnahme für obenliegenden Türschließer, integrierten Türschließer,
E-Öffner, Kabelübergang, Reedkontakt, Magnetfalle,
Winkelanschlagschiene 30/30/3 mm, APTK Anschlagschiene schraubbar mit Gummidichtung
Einbruchhemmung WK II, WK III, RC1, RC2, RC3
Bleiauskleidung 0,5 – 4 mm
Ausschreibungstext
Umfassungszarge mit überhöhten Gegenspiegel und gequetschter Schattennut, Nennblechdicke ..................., für Einbau in ....................., Profil 3-seitig umlaufend, Falz 15/........ mm für stumpfeinschlagendes Holztürblatt, Spiegelbreite ........... mm, inkl. ........ mm Bodeneinstand, Gummidichtung, je .... Stk. Bandaufnahmen ............................, ohne Brandschutzanforderung
Sonstiges
auch mit anderen Profilen kombinierbar
zum Beispiel einseitig ohne Schattennut
